개요

커튼월(curtain wall)이란 건물이 부담 해야 하는 하중을 부담하지 않고 다만 외벽을 구성하여 외벽으로써의 역할만을 할 수 있는 구조가 커튼월이라 볼 수 있다. 통상 건물의 외부를 금속재, 유리, 석재, 판넬 등을 사용하여 구성하는 막벽 또는 달아매는 벽을 말한다. 커튼월은 외부의 비와 바람을 막고 소음이나 열을 차단하는 기본 기능외에도 공기단축, 경량화, 고성능 등의 특성을 갖고 있다. 일반적으로 가장 많이 적용되는 커튼월이란 알루미늄으로 구조체를 구성하고 유리로 마감하는 구조가 가장 일반적이다.

구성 및 분류

1. 커튼월 부재(bar) 특성

① 알루미늄(AL) 커튼월

경량화 / 자중완화, 단면형상의 다양화, 강도 / 적정비용, 내식성 확보 / 내화 / 불연재, 면처리용이 / 유닛화 용이

② 철재(STEEL) 커튼월

과중량 / 자중증가, 단면형상 제한, 고강도 / 비용증가, 내식성 저하 / 내화 / 불연재, 표면처리 제한 / 유닛화 제한

2. 커튼월 부속자재

• 실란트(구조실란트, 웨더실란트)
• 절연재(단열재, poly-amid, poly urethane, vinyl, rubber)
• 가스켓(epdm, santoprefe, silicone, neoprene)
• 앵커(steel, al)
• 기타(스크류, 볼트너트)

3. 커튼월 설치 형식

① 스틱 시스템(stick system)

커튼월의 각 구성 부재를 현장에서 하나씩 조립하여 설치하는 방법이다. 골조에 앵커 매입 → 수직재 설치 → 수평부재 설치 → 유리 또는 마감재 설치. 단위 부재를 현장서 조립한다고 하여 녹다운 방식(Knock down system)이라고도 한다.

② 유니트 시스템(unit system)

커튼월의 구성부재를 공장에서 조립하여 패널화하고 유리까지 취부하여 현장에서는 패널만 설치하면 되는 방법. 앵커 매입 → 조립된 패널 공장에서 유니트화하여 코킹까지 마무리가 되어 현장에서는 유니트를 앵커에 고정만 한다. 주요 구조부가 알루미늄 바와 철재틀로 구성된다. 이는 외부 마감 하중에 따라 달라지며 외부 마감재가 모두 유리 또는 복합 패널 같은 경량제일 경우 알루미늄 바를 석재, 벽돌과 같은 중량재일 경우 철재틀로 된다.

③ 유니트 멀리언 시스템(unit and mullion system/ semi unit system)

스틱 시스템과 유니트 시스템의 혼합형 시스템. 앵커 설치 → 수직재(mullion)설치 → 조립된 유니트의 설치순. 고층 건물에서 많이 사용된다.

④ 패널 시스템(panel system)

단일 부재로 형성된 PC 패널로 패널 내에 단열재, 창호의틀, 석재나 타일 등의 최종 마감까지 모두 공장에서 작업하여 현장에서 패널의 설치 및 창호를 설치하는 작업만 하면되는 공법. 80년대 중반부터 많이 사용되었으나 초고층의 경우 피씨의 큰 하중이 부담스러운 단점이 있어 사용이 줄고 있다.

STEEL CURTAIN WALL & ALUMINUM CURTAIN WALL

	STEEL CURTAIN WALL	ALUMINUM CURTAIN WALL
장점	1. AL에 비해 강도가 3배 이상 높다. 2. 뒤틀림이 작다. 3. 내화력이 좋다. 4. 안전하고 물리적인 충격에 강하다. 5. 단열효과가 좋다. 6. 층고가 높아도 별도의 지지철물 없이도 시공이 가능하다. 7. 크고 무거운 유리를 사용할 수 있다. 8. 프로파일이 얇고 심플하다. 9. 시야가 넓다. 10. 내진에 유리하다.	1. 가볍다. 2. 제작 및 가공이 쉽다. 3. 국내생산이 가능하다. 4. 프로파일의 종류가 다양하다. 5. 프로젝트에 맞게 프로파일을 디자인 할 수 있다.
단점	1. AL C/WALL에 비해 무겁다. 2. 납기가 오래 걸린다. 3. AL C/WALL에 비해 종류가 다양하지 못하다.	1. 강도가 약하다. 2. 뒤틀림이 크다. 3. 물리적인 충격에 약하다. 4. 열전도율이 높다. 5. 보와 보지지 구조체로 인해 시야가 좁아진다.

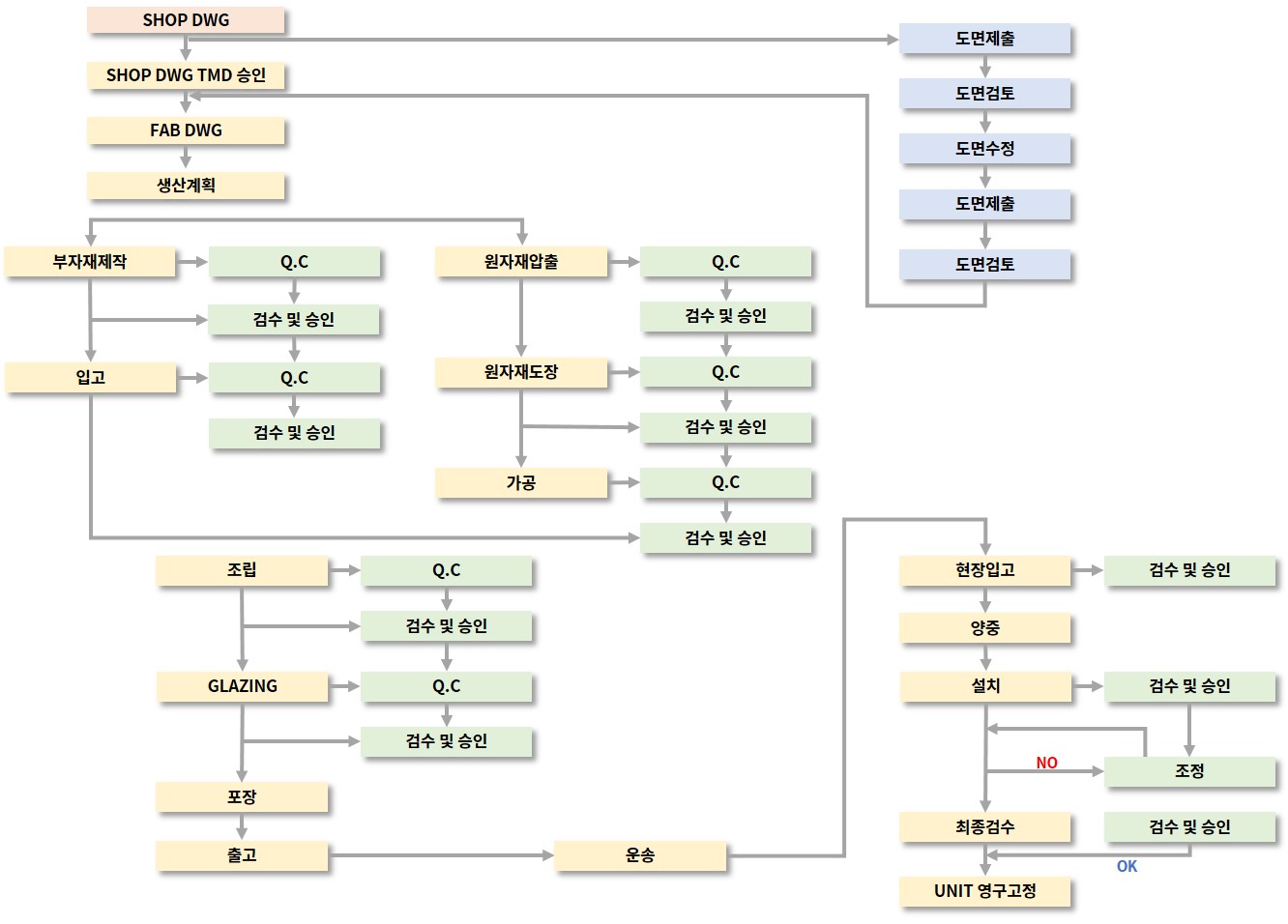

ALUMINUM CURTAIN WALL FLOW-CHART

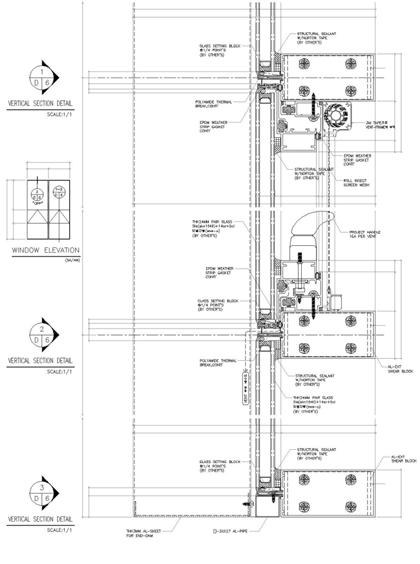

ALUMINUM CURTAIN WALL 도면

BAR TYPE

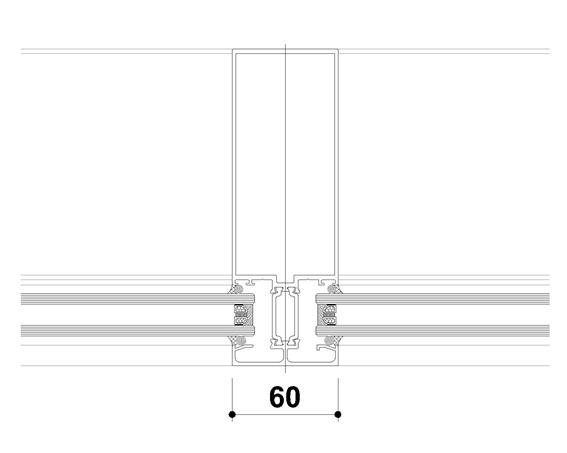

꼭지바

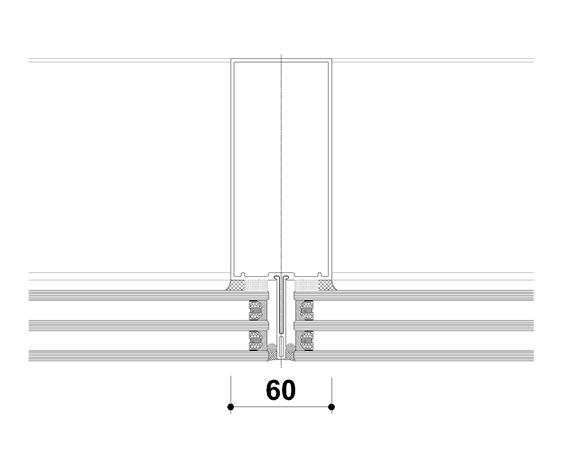

모짜바

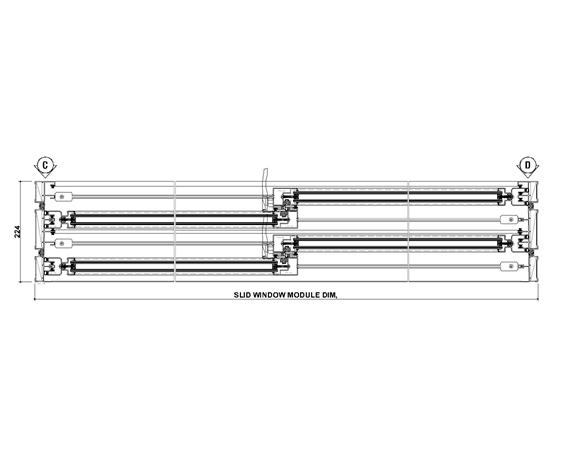

슬라이딩
